Канализация в частном доме: схема, глубина укладки.

При строительстве частного загородного жилья чаще всего используются индивидуальные проекты, поэтому невозможно создать типовой проект канализации, который без изменений параметров можно было бы применять в любых случаях. Тем не менее, существуют основные этапы и правила проектирования канализационных систем. На начальном этапе всегда разрабатывается общая схема канализации в частном доме.

Глубина укладки наружного трубопровода и погружения емкостей септиков рассчитывается в соответствии с климатическими условиями и особенностями геологии грунта на участке. Пропускная способность всей системы определяется по числу постоянно проживающих в жилище персон и наличию тех или иных санитарных бытовых устройств.



Любая канализационная система является совокупностью нескольких взаимозависимых модулей:

  1. Внутренняя трубопроводная система состоит из определенного количества канализационных труб, соединенных в единый канал посредством фасонных частей. Она имеет единственный выход из дома и соединена с наружной канализацией через обратный клапан, который предотвращает подъем воды в нее при переполнении наружных емкостей. Внутренние сети могут присутствовать не только собственно в доме, но и в других благоустроенных строениях на всей территории участка. В этом случае, от каждого из них будет отдельный выход в наружную систему.
  2. Наружная канализация может представлять собой: выгребную яму, накопительную емкость, септик или станцию биологической очистки. В зависимости от ее сложности и габаритов, общая система может иметь различное устройство и принцип работы. Соединяется со всеми сооружениями на участке, имеющими внутренние сети канализации.
  3. Ливневая канализация, которая не всегда присутствует на участке. Может иметь отдельный сток, а может быть подключена и к общей канализационной системе, если позволяет ее производительность.

Основные расчеты, производимые при проектировании канализации

При устройстве канализации в частном доме своими руками каждый элемент всей системы должен быть подобран оптимально и подключен к сети там, где требуется по нормативам. Для этого производятся следующие расчеты:

  • определяются места установки каждого сантехнического устройства внутри дома в согласии с нормативами и правилами. Здесь же проектируется и способ подключения этих устройств к системе;
  • выбирают способ отвода сточных вод из системы. Существуют напорные и самотечные варианты проектов. В частных домах чаще всего применяют более простой второй вариант. Однако, в этом случае производят расчет угла наклона труб;

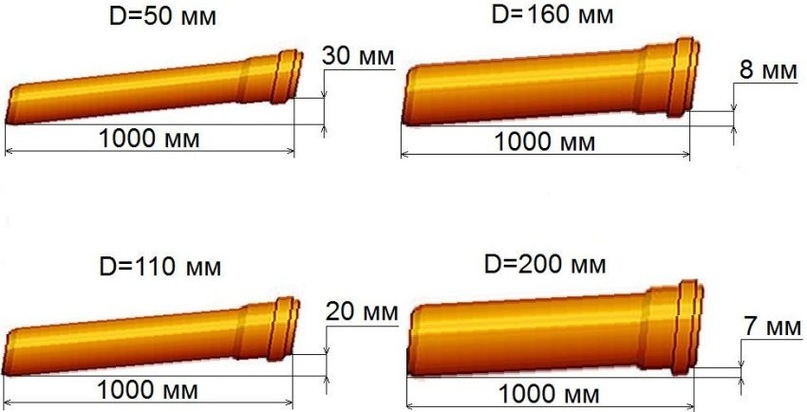

  • угол наклона труб канализации сильно зависит от их диаметра и, конечно, длины. По нормативам следует наклонять трубу диаметром 50 мм по 3 см на каждый метр, трубу с диаметром 100 — 110 мм на 2 см/м.п. Для труб свыше 160 мм в диаметре достаточно наклона 0,8 см/м.п;
  • для вычисления требуемого диаметра трубы подводки оценивают мощность каждого сантехнического устройства;
  • находят оптимальное место для установки стояков и фановых труб. Эта конструкция служит для компенсации давления во всей системе.

Устройство канализации

Подготовительный этап

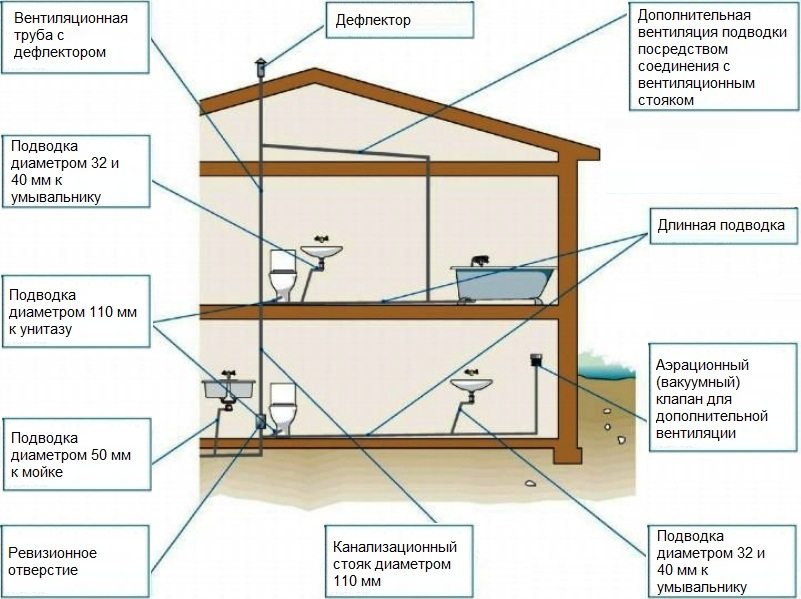

На этом этапе чертят общий чертеж всей системы. Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей.

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который

Виды труб

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

  • пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
  • острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
  • комплекты монтажных резиновых уплотнителей.

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

  • отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
  • переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
  • тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
  • переходные муфты обеспечивают плавный переход между трубами различных диаметров.

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.
